對焊截止閥J61Y-320WC6
欄目：業界資訊 發布時間：2021-09-21
61Y對焊截止閥,高溫高壓對焊截止閥是帶散熱裝置的啟閉裝置、采用對焊方式與管道焊接，適用于高溫高壓場合。
對焊截止閥規格型號J61Y-320WC6對焊截止閥J61Y-320WC6
J61Y對焊截止閥,高溫高壓對焊截止閥是帶散熱裝置的啟閉裝置、采用對焊方式與管道焊接，適用于高溫高壓場合。主要技術參數：公稱壓力：16、25、32MPa 42.0MPa適用溫度:425 450 500 540，主要用于鋼鐵、冶金、電廠、熱電等企業。
對焊截止閥規格型號J61Y-320 WC6
  產品名稱： 對焊截止閥   產品型號： J61Y
  驅動方式： 手動,傘齒輪,電動   連接形式： 對焊,焊接
  結構形式： 截止   密封結構： 硬密封
  壓力范圍： 16MPa-42.0MPa   公稱通徑： DN6-150
  常用材質： WCB,鍛鋼,不銹鋼等   銘牌： 承質品牌

對焊截止閥J61Y-320WC6特點及用途

1、閥門與管路連接采用焊接式結構。
2、密封面不易磨損、擦傷、密封性能好、壽命長。
3、結構緊湊、啟閉性好、高度小、維修方便。
4、適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。

對焊截止閥J61Y-320WC6制造驗收標準

1、制造驗收技術條件按JB/T3595或E101的規定。
2、閥門結構長度按ANSI B16.10或E101的規定。
3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。

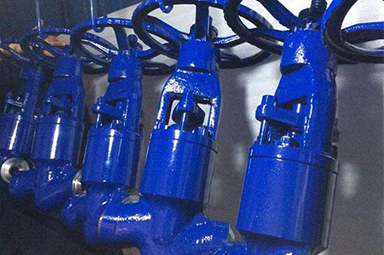

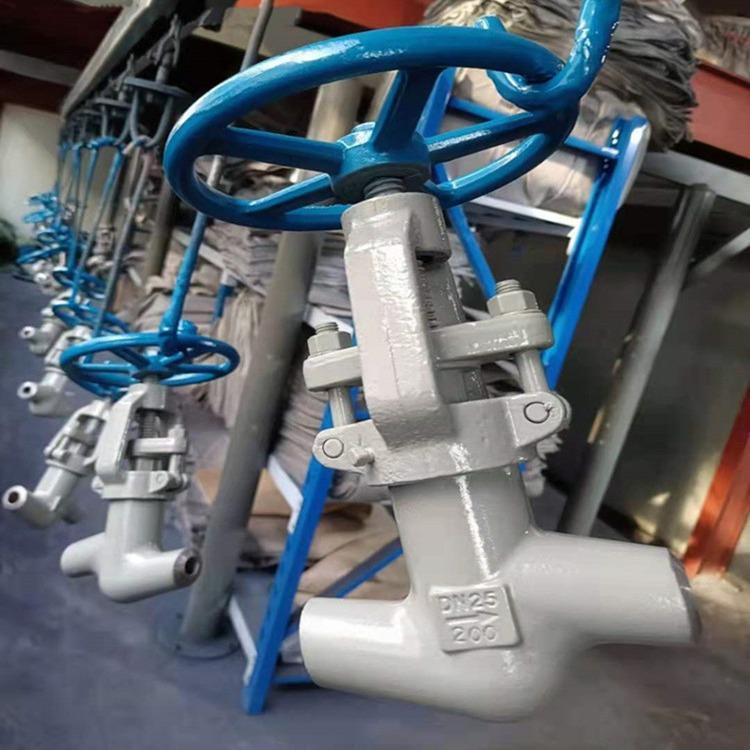

對焊截止閥，高溫高壓對焊截止閥實物圖

對焊截止閥，高溫高壓對焊截止閥實物圖對焊截止閥，高溫高壓對焊截止閥實物圖



對焊截止閥，高溫高壓對焊截止閥使用性能規范

產品型號 公稱壓力(MPa) 試驗壓力(MPa) 工作壓力(MPa) 公作溫度 適用介質
殼體強度 密封 P54 P55 P57
J61H(Y)-100 10 15 11 / / / ≤425 水、蒸汽、油品
J61H(Y)-200 20 30 22 / / /
J61H(Y)-250 25 38 28 / / /
J61H(Y)-320 32 48 36 / / /
J61Y-P54/100V 20 30 22 10 / / ≤540 蒸汽
J61Y-P54/140V 25 38 28 14 / /
J61Y-P54/170V / 48 36 17 / /
J61Y-P55/100V / 38 28 / 10 / ≤550
J61Y-P55/140V / 48 36 / 14 /
J61Y-P55/170V / 53 39 / 17 /
J61Y-P57/100V / 48 36 / / 10 ≤570
J61Y-P57/140V / 55 40 / / 14
J61Y-P57/170V / 60 44 / / 17

對焊截止閥，高溫高壓對焊截止閥標準與規范

設計與制造 結構長度 壓力 – 溫度等級 試驗標準
E101
JB/T3595
DL/T531		 E101
JB2766
GB/T15188.1		 E101
JB/T3595		 E101
JB/T9092

對焊截止閥，高溫高壓對焊截止閥主要構件及材料表

零件材料 材料牌號
閥　 　體 WCB　　　A105 WC6　 12Cr1MoV WC9 12Cr1MoV
閥　　 蓋 WCB　　 A105 WC6　 12Cr1MoV WC9 12Cr1MoV
閥　　 瓣 WCB　　 A105 WC6　 25Cr2MoV WC9 25Cr2MoV
閥 　　桿 2Cr13 / 1Cr17Ni2 25Cr2MoV 25Cr2MoV
閥　　 座 25 + STL 304 304
密封環 （ 墊 片 ） 增強柔性石墨 / 軟鋼
填　　 料 增強柔性石墨
閥 桿 螺 母 ZCuAl10Fe3 / D2

對焊截止閥，高溫高壓對焊截止閥尺寸表

公稱通徑 主要外形尺寸和I連接尺寸
L D1 D2 D3 α970 H Do
J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V
10 120 12 25 ／ 37.5° 185 140
15 150 17 36 ／ 37.5° 247 200
20 170 22 42 ／ 37.5° 248 200
25 170 26 42 ／ 37.5° 248 240
32 180 31 44 ／ 37.5° 248.5 280
40 230 38 60 ／ 37.5° 440 280
50 350 50 82 ／ 32° 450 320
65 330 69 100 110 32° 669 400
80 470 84 108 130 32° 669 450
100 560 107 144 165 32° 755 500
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57 /100V、P57/140V、P57/170V
10 120 12 28 ／ 37.5° 189 140
15 150 17 40 ／ 37.5° 250 200
20 170 22 46 ／ 37.5° 252 200
25 170 26 46 ／ 37.5° 254 240
32 180 31 49 ／ 37.5° 254 280
40 230 38 60 ／ 37.5° 440 280
50 350 50 90 ／ 32° 455 320
65 330 69 104 110 32° 630 400
80 470 84 110 140 32° 672 450
100 560 107 148 170 32° 761 500

性能規范

型號 公稱壓力 試驗壓力（MPa） 工作壓力（MPa） 工作溫度（） 適用介質
強度試驗 密封試驗/上密封試驗
Z961(960、962)
Y-250		 25 37.5 27.5 - ≤425 水、蒸汽
Z961(960、962)
Y-320		 32 48.0 36.0 - ≤425
Z961(960、962)
Y-P54 100		 - 30.0 22.0 P5410 ≤540 蒸汽
Z961(960、962)
Y-P54 170		 - 48.0 36.0 P5417 ≤540

主要零件材料

零件名稱 材料牌號
閥體 WCB WC6 WC9
閥板 WCB WC6 WC9
閥蓋 25 12Cr1MoVA
閥桿 2Cr13 20Cr1MoVA
閥座 25 12Cr1MoVA
密封環 S軟鋼（增強柔性石墨） S軟鋼（增強柔性石墨） S軟鋼（增強柔性石墨）
填料 增強柔性石墨
支架 WCB WCB或WC6
閥桿螺母 ZQAL9-4
四開環 1Cr13 20Cr1MoVA
閥桿螺母 ZQAL9-4
工作溫度 V型≤540≤570；其余型≤540≤570
閥體材料 V型銘鉬釩鋼ZG20CrMoV或ZG15CrMoV
適用介質 水、蒸汽

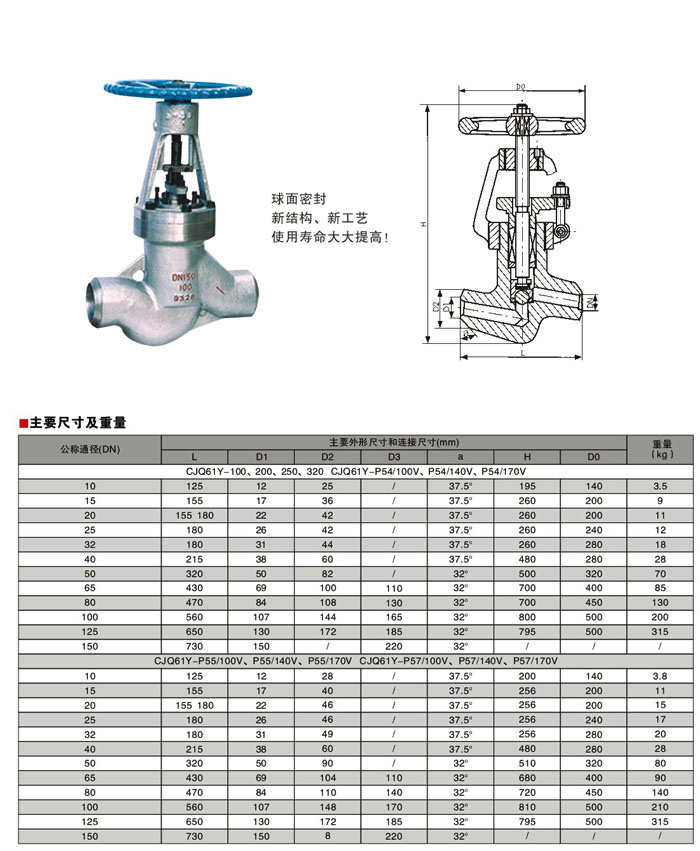

對焊截止閥，高溫高壓對焊截止閥結構圖與尺寸表

聲明：【對焊截止閥規格型號J61Y-320WC6】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的對焊截止閥規格型號J61Y-320WC6產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
